OU1600超声波壁厚测量仪

一、产品概述

OU1600超声波壁厚测量仪是沧州欧谱新研发的智能型超声波测厚仪，采用新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。


二、工作原理

OU1600超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。

三、主要功能

1.适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
2.可配备多种不同频率、不同晶片尺寸的双晶探头使用；
3.具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
4.已知厚度可以反测声速，以提高测量精度；
5.具有耦合状态提示功能；
6.测量速率：标准速率每秒钟4次,快速率：每秒20次 ;
7.自动探头识别：自动识别主机说明书上探头类型列表中的探头;
8.调整内部参数，并修正V声程错误 ;
9.零位补偿模式：补偿探头温度和零位偏移 ;
10.显示保持/空白模式：显示测量读数后，屏幕上保持读数或显示空白    ;
11.有EL背光显示，方便在光线昏暗环境中使用；
12.有剩余电量指示功能，可实时显示电池剩余电量；
13.具有自动休眠、自动关机等节电功能；
14.小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；


四、技术参数

五、仪器配置

   表2 探头选择

型号	1601	1602	1603	1604	1605
类型	90度探头	标准探头	微晶探头	粗晶探头(铸铁)	高温探头
频率	5MHZ	5MHZ	7MHZ	2MHZ	5MHZ
探头直径	10mm	10mm	6mm	14mm	14mm
测量范围	1.2～230.0mm(钢)	1.2～230.0mm(钢)	0.75～80.0mm(钢)	3.0～300.0mm(钢)	3～200mm (钢)
测量温度	-10～50℃	-10～50℃	-10～50℃	-10～50℃	-10～300℃
最小管径	Φ20mm	Φ20mm	Φ15mm	Φ25mm	Φ25mm

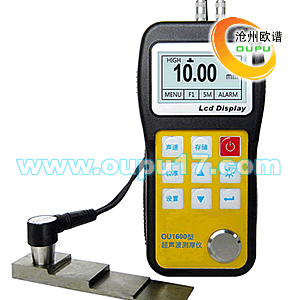

实物图

六、仪器选型指南

产品图片
型号	OU1500	OU1600	OU1800	OU1850
测量模式	脉冲-回波模式	脉冲-回波模式	脉冲-回波模式 回波-回波模式	脉冲-回波模式 回波-回波模式
测量范围	1.2～200mm	0.5～508mm	0.5～508mm	0.15～1500mm
显示精确度	0.1mm	0.01mm	0.01mm	0.001mm
测量误差	±(1%H+0.1)mm	±(0.5%H+0.04)mm	±(0.5%H+0.01)mm	±0.1%H
声速范围	1000～9999m/s	1000～9999 m/s	1000～9999 m/s	400～19999 m/s
穿透涂层范围	×	×	2.0～100mm	0.15～1500mm
公英制转换	×	√	√	√
背光	√	√	√	√
声速调节	√	√	√	√
探头识别	×	√	√	√
反测声速	√	√	√	√
存储功能	×	√	√	√
通讯功能	×	√	√	√
A/B扫	×	×	×	√
波形显示	×	×	×	√
数据统计	×	×	×	√
增益	×	×	×	√
频率调节	×	×	×	√
声程修正	×	×	×	√
可选探头	标准	标准、微径、粗晶、高温	标准、微径、粗晶、高温	标准、微径、粗晶、高温
